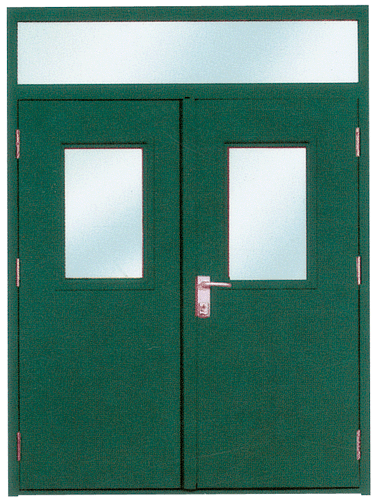

鋼質雙扇觀窗上亮防火門一般是寬度較過1.5米高度較過2.1米且較過部分到達20-30公分以,在頂部和門扇中加入防火玻璃的一種做法，這種防火門有很好的采光效果。
鋼質防火門質地優良，安全可靠，門面采用優質板材，門扇之間填充隔熱耐火材料，特制防火鉸鏈、防火鎖具、防火膠條和防火玻璃組成全部按照國家標準。根據尺寸規格定身制作，自由組合：尊重用戶意愿，按用戶要求規格定身設計、生產。達到國家標準GB12955-2008要求的穩定性、完整性和隔熱性。按耐火性能分為：甲級≥1.5h，乙級≥1.0h，丙級≥0.5h。產品保證消防驗收。
防火門的規格型號
GFM---------表示鋼質隔熱防火門
MFM---------表示木質隔熱防火門
GMFM--------表示鋼木質隔熱防火門
××--------表示門寬度（防火門規格用洞口尺寸標示）
××--------表示門高度（防火門規格用洞口尺寸標示）
（防火門規格的寬、高度單位為dm.示例：寬度1000mm、
高度2100mm的防火門表示為1021）
b----表示門扇上裝有防火玻璃，門扇上無防火玻璃時型號中不標注。
d----表示門框為單裁口。雙裁口門框標示為s.
（本公司生產的防火門均為單裁口）
l----表示門上有亮窗，無亮窗時型號中不標注。
k----表示門框帶下檻，無下檻時型號中不標注。
×---此處表示防火門的開啟方向。5表示門扇順時針旋轉關閉，6表示門扇逆時針旋轉關閉。（雙扇門的開啟方向按裝鎖的門扇確定）
A×.××（×級）-----此處表示防火門的耐火等級。A1.50（甲級）表示甲級防火門，耐
火極限1.5h。A1.00（乙級）表示乙級防火門，耐火極限1.0h。A0.5（丙級）表示丙
級防火門，耐火極限0.5h.
×----此處表示門扇的數量。1表示單扇門，2表示雙扇門。
防火門的門型
防火門的門型共10種，其中單扇門4種、雙扇子母式2種、雙扇門4種。單扇門和雙扇子母式要明確開啟方向。門型示意圖如下：
防火門的基本尺寸
1、門框型材的斷面尺寸
2、門框的外形及裁口尺寸
生產加工單的尺寸及門型的確定
1、如何確定防火門的尺寸
防火門的尺寸是依據門洞尺寸確定的。門洞尺寸在建筑施工圖的門窗表中可以查出。
建筑施工圖的平面圖中標出了防火門的安裝位置及防火門的編號，如：FM甲1-----FM乙1-----FM丙1-----等。相應編號的防火門在門窗表可以查到洞口尺寸和采用的圖集編號以及總數量和分層數量。還應注意備注欄中的說明，如管道井門的門洞高度標為2100㎜,但在備注中標注洞口下部有100㎜或120㎜的臺階，這樣洞口的實際高度只有1900㎜。
防火門加工的寬度尺寸為洞口尺寸-20mm
防火門加工的高度尺寸為洞口尺寸-10mm
2、如何確定防火門的門型
門型是指防火門 ①是單開門還是雙開門
②雙開門是對開還是大小扇（也稱子母門）
③門上有沒有亮窗
④門扇上有沒有玻璃
⑤門扇的開啟方向（要在建筑施工圖的平面圖中一個一個的查找，有的門窗表采用的圖集能確定門的開啟方向）
防火門的門型按建施圖門窗表中采用的圖集選定，目前比較通用的3J609國家防火門圖集。
防火門五金配件的選用
1、防火合頁
防火合頁的型號規格在產品圖中已有規定。
每一個門扇的合頁數量由門扇的高度確定，門扇高度大于1800㎜的門扇用3個合頁，
門扇高度小于1800㎜的門扇用2個合頁。
2、鎖具
管道井門安裝管道門鎖
用于通道機房的門安裝防火鎖，雙扇子母式門也應安裝防火鎖。
3、閉門器
除管道井門以外的防火門都應安裝閉門器。單扇門安裝一個閉門器，雙扇門安裝2個閉門器，大小扇（子母門）的防火門只在大扇上安裝閉門器。
4、順序器
安裝2個閉門器的雙扇門可安裝1個順序器。（選用）
5、防火插銷
裝防火鎖或過道門鎖的雙扇防火門應在沒有裝鎖的門扇上裝2個防火插銷。（門扇上、下各1個）
防火門的加工尺寸
上述防火門尺寸為圖紙樣例尺寸，生產過程中可根據用戶需要下達的防火門尺寸規格，計算門框和門扇以及亮窗的加工尺寸。
1、門框的尺寸
門框制作時以門框的外形尺寸為基礎計算出門框的內裁口尺寸，有亮窗的門框同時計算出亮窗的鑲玻璃框尺寸，組裝和檢驗以內裁口尺寸和鑲玻璃框尺寸為準。
鋼質防火門
門框內裁口寬度為門框外形寬度-90㎜。
門框內裁口高度：
無亮窗帶下檻的門框為門框外型高度-90㎜。
有亮窗帶下檻的門框為2090㎜-90㎜（2090㎜以上為亮窗高度）。
無亮窗無下檻的門框為門框外形高度-45㎜。
有亮窗無下檻的門框為2090㎜-45㎜。
（注：無下檻的門框內裁口高度從門框上部內裁口至地平標志線）
亮窗鑲玻璃框的寬度分為兩種
門框外形寬度小于1200㎜時鑲玻璃框的寬度等于門框內裁口寬度。
門框外形寬度大于1200㎜時亮窗在寬度方向分為兩格，每格鑲玻璃框的寬度為門框內裁口寬度-45㎜除以2。
亮窗鑲玻璃框的高度為亮窗高度-45㎜。
木質防火門
門框內裁口寬度為門框外形寬度-80㎜。
門框內裁口高度：
無亮窗帶下檻的門框為門框外型高度-80㎜。
有亮窗帶下檻的門框為2090㎜-80㎜（2090㎜以上為亮窗高度）。
無亮窗無下檻的門框為門框外形高度-40㎜。
有亮窗無下檻的門框為2090㎜-40㎜。
（注：無下檻的門框內裁口高度從門框上部內裁口至地平標志線）
亮窗鑲玻璃框的寬度分為兩種
門框外形寬度小于1200㎜時鑲玻璃框的寬度等于門框內裁口寬度。
門框外形寬度大于1200㎜時亮窗在寬度方向分為兩格，每格鑲玻璃框的寬度為門框內裁口寬度-40㎜除以2。
亮窗鑲玻璃框的高度為亮窗高度-40㎜。
2、防火門門扇的尺寸
①鋼質防火門：門扇厚度50㎜,門扇寬高尺寸根據門框的內裁口尺寸計算。
門扇寬度：單扇門為門框內裁口尺寸-6㎜.
雙扇門每個門扇的寬度為門框內裁口的寬度-10㎜除以2。
門扇高度：有下檻的門門扇高度為門框內裁口高度-6㎜。
無下檻的門門扇高度為門框內裁口高度-10㎜。
②木質防火門：門扇厚度 甲級門扇50㎜ 乙級門扇45㎜。
門扇寬高尺寸根據門框的內裁口尺寸計算。
門扇寬度：單扇門為門框內裁口尺寸-6㎜.
雙扇門每個門扇的寬度為門框內裁口的寬度-10㎜除以2。
門扇高度：有下檻的門門扇高度為門框內裁口高度-6㎜。
無下檻的門門扇高度為門框內裁口高度-10㎜。
③帶玻璃的門扇門扇上鑲玻璃框的位置、形狀及尺寸按所采用的圖集的規定。
3、防火玻璃的尺寸
①防火玻璃的尺寸以鑲玻璃框的尺寸確定，高寬各-5㎜。
防火門安裝的基本要求
1、鋼質防火門門框的的安裝
①在門框立梃上開安裝孔，用M10×80的膨脹螺栓將門框固定在門洞內。門框與門洞的間隙在固定點的位置應加木塊墊實。固定好的門框內裁口的尺寸應符合技術要求，內裁口
寬度在上、中、下三點測量尺寸誤差在2㎜以內，門框水平度誤差不較過2㎜,垂直度誤差
不較過2㎜。扭曲度不較過3㎜。固定方法如圖一
②門框上不設安裝孔，在門框加強筋上設安裝板，安裝時用射釘槍將安裝板固定在門洞上，門框與門洞的間隙在固定點的位置應加木塊墊實。固定好的門框內裁口的尺寸應符合技
術要求，內裁口寬度在上、中、下三點測量尺寸誤差在2㎜以內，門框水平度誤差不較過
2㎜,垂直度誤差不較過2㎜。扭曲度不較過3㎜。固定方法如圖二
圖 一
圖 二
2、木質防火門門框的安裝
將門框用130㎜的鐵釘固定在門洞內（在門洞內打鐵釘的位置用電錘打φ14的孔，在
孔內打入木楔，鐵釘要釘在木楔上）。門框與門洞的間隙在固定點的位置應加木塊墊實。固
定好的門框內裁口的尺寸應符合技術要求，內裁口寬度，在上、中、下三點測量尺寸誤差
在2㎜以內，門框水平度誤差不較過2㎜,垂直度誤差不較過2㎜。扭曲度不較過3㎜。固
定方法如圖三
3、門框安裝與地平的關系
①安裝門框時應了解門洞的地平標志線高度，以地平標志線為準，保證無下檻的門框裝好
后門框的地平標志線與地平一致。有下檻的門框下裁口高出地平10-30㎜。
圖 三
②無下檻的門框安裝后由于地平標志高度改變而造成門框內裁口高度變化，在制做門扇時
門扇高度尺寸應以實測的門框內裁口高度尺寸為依據計算。
門扇上帶玻璃的防火門的說明
門扇上帶玻璃的防火門玻璃的形狀和大小一般分為條型玻璃和方形玻璃。一般帶玻璃防火門門扇上防火玻璃的面積不能較過門扇面積的15%。
|
